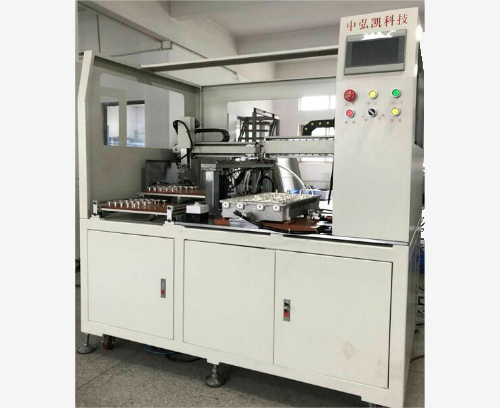

ZHK550XZZ谐振杆装配机 锁两种螺钉

设备优势分析：

1、治具和Z轴能通用现有市面上大部分产品，谐振柱治具采用内孔定位基本通用所有谐振柱，Z轴采用吸附式结构基本通用现有所有谐振柱，更换也方便杆内径Φ6.8-Φ14不需更换任何零件；

2、可通用谐振柱：1)装M3螺钉,内孔≥6.0mm 2)装M4螺钉,内孔≥7.0mm3)谐振杆内孔深度≤35mm；

3、锁附效率高，紧固螺母约4.5S/颗，锁一种螺钉；

4、编程快：编400颗螺母只需15分钟，；

5、锁附良率高：锁附良率99.７%（产品不良引起的除外）；

6、锁附稳定：不存在螺钉没放到位锁不到的情况。

设备工作说明

设备通过吸附摆好料盘的谐振柱放好在产品上，再自动锁螺丝，可以通用M3、M4两种螺丝。

设备结构

1.采用横梁式机身结构，工作台面采用优质精钢并镀硬铬处理，确保设备的高钢性、高精度特性；

2.采用松下伺服电机驱动丝杆导轨实现X方向、Y方向的运动；

3.锁付机构在气缸的驱动下降，螺丝批锁紧螺母，效率快结构稳定；

4.供螺丝机用于螺丝的输送,由料盒、上料机构、直振轨道、分料器、吹送料机构组成；

５.采取PLC控制方式，程序编制采用PC程序自动读取Excel螺母位置数据；

６.配置人机界面，用于操作、编程，进行不同产品的切换，可实现手动和自动运转；

７.配置电批力矩校验接口机构，便于进行力矩校验；

８.设置护罩，光栅安全保护装置；

９.设备工作时噪音小于75dB。

技术参数

1. 外形尺寸 (长 * 宽 * 高)：≤1400*1000*1500(mm)。

2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。

3. 重复定位精度：±0.1mm。

4. 工作电压：220V/50Hz。

5. 工作气压： 0.5-0.7Mpa。

6. 机器效率约5.0秒/颗

7. 适用各种内径尺寸的谐振柱，并同时能锁两种螺钉；

8. 设备具有浮锁、滑牙等检测和报警功能。

9. 设备重量：200kg。
